油彩額自作講座（実践編）実際にＰ６を制作した記録
２. 部品製作

２－１　Ｐ６額の設計図

油彩額自作講座１/２（準備編）で前掲の標準図に、Ｐ６キャンバスの縦横寸法（規格値）を入れ計算する。

＋１００の意味は、両端に、（マット幅２０+、モール幅３０）×２を加算するからです。

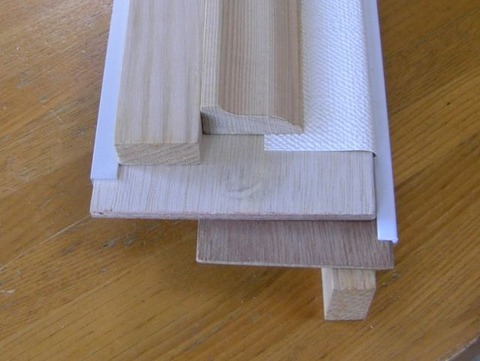

２－２　部材の切り出し

左から（各２本or２枚　単位ｍｍ）

キャンバス枠　　　24×12 　　　　　415   302　

内窓　　　　　　　t 2.5　　　　　　400　 371

ベース         　　  t4       　   583   271

モール　　　　　　ｗ３０　　　　　 508   371

手作業だから寸法誤差は必ず出る。それを補うために知恵を使う。

１本目をカット後、同寸のものを作る時、メジャーではなく、カットした物に合わせて寸法を採る。寸法線は細く書き、オンラインを切る。これで、少なくとも、ゆがむ事はない。

モールの４５°切り出し

ソーガイドは平面で使う。モールは平面ではない。このモールは重ねると平面になる 。

誤差を無くすため、ソーガイドは固定１方向４５°で使う。モールをこのようにセットし、裏返してカットすれば、両方向の４５°がカット出来る。

３　組み立て

釘は、不確実で木材が割れる恐れがあるので使わない。すべて木ネジを使う。

３―１　キャンバス枠の組み立て

初めから、木ねじで固定しようとすると、ゆがみの元になる。

後で木ネジ（建具用２㎜×２３㎜）で固定するため、外側になる部材に1.8㎜のドリル孔をあける。同じ概略寸法を入れる時は、コンパスが便利。

ガムテープを下面に貼る。

「なんだ、こんなもので？」　と、思うかも知れないが、これがとても役に立つ。薄いものが扱いやすい。

図１５

次に、接合面を直角に開き、木工ボンドを塗る。

図１６

元に戻し貼り合わせる。ボンドがはみ出てもＯＫ、半乾きになったら切り落とせばいい。大事なことは、曲尺を当て、しっかり直角を出すこと。

はみ出た木工ボンドが半透明になり、強度が出たら、木ネジで止める。

形状はガムテープで、接着は木工ボンドで、木ねじはボンドの補強と考える。

３－２　内窓およびベースの突合せ貼付

内窓もベースも同じ方法で貼り合わせるので、ここではベース例で説明する。

薄いベニヤ板の突き合わせ接合なんて、誰も出来るとは思わない。

それを可能にするのが、またもガムテープ。

こんなやり方で強度が出るのか心配でしょうが、組み立ての最終段階で、大丈夫なのが分かります。

接合部分の下側にガムテープを貼る。内側の寸法と直角を確認す。

突合せ部分を開き、この程度ボンドを注入。

パタンと、元に戻す。あふれる木工ボンドは、これくらいの良が丁度良い。

外側にガムテープが大きく余っているのにも、意味がある。

図１９

殆どのベニヤは反っている。突き合わせ面がずれないように、クランプで固定する。クランプは１００均商品で充分。

図２０

接合面が半透明になったら、カッターナイフの刃を長くし、反らせてはみ出た部分をそぎ落とす。

図２１

接合面は弱いので、次の作業中で誤って折ってしまわないように、外側のガムテープを折り返しに、強度を補強する。これがガムテープを外側に余らせた理由です。

この作業の最優先は、内側寸法と直角です。

そのために、極端な例として、次の画面ようにずれても、ガムテープで固定し、付き合わせ貼り付けをします。それでも、後で調整が可能なように考えて設計してあります。それは後で分ります。

図２２

３－３　モール組み立て　

４５°の組み立ては、前回のベニヤの突き合わせより簡単です。

「また、ガムテープか」と云われそうだが、これポイントです。

先端を合わせて、４隅を下からガムテープで貼り付ける。

図２３

持ち上げて、合わせ目に木工ボンド注入。ペインティングナイフで、丁寧に均等にする。下に降ろした時、合わせ目から外に溢れ出ないような量にする。

図２４

ガムテープを貼り合わせる。

図２５

ベルトクランプをかけ、直角を確認する。少なくとも対辺の部材の長さは、切り出しの時に確認してある。直角は出るはず。

図２６

合わせ目から、木工ボンドが滲み出てくる程度に、ベルトクランプは軽く締める。のがコツ。きつく締めると、合わせ目がずれ、狂いの元になる。

木工ボンドが溢れたら、ぬれゾウキンで拭いておく。

逆に隙間が出来きて、気になるようだったら、木屑を振りかけたり、軽くサンドペーパでこすったりして埋める。

　３－４　ベースにマットを貼る
ベースの内側に30㎜幅の枠を書く。コーナは、枠と４５°の線も書

図２７

１辺づつ貼る。木工ボンドをこの範囲に、この程度の量を塗る。

図２８

ペインティングナイフで平らにします。４５°の突合せ部分にはボンドを塗らない。

５０㎜幅の短冊に切ったマット材を載せ、貼り付ける。

このマット材は、キャンバスの裏地。最初に作る場合は、壁紙の方が扱い安い。マット材は、このように枠より少し長めにする。

図３０

裏返して、折り返しのために、コーナーに切れ目を入れる。

図３１

こんどは、マット材の方にボンドを塗り、当木をして折り目をきちんし、折り返す。

図３２

表側のコーナは隣の辺を貼るために、４５°より少し大きめの角度で、余分を切りとる。

図３３

別の角度の写真だが、カット後は、こんな感じ。これは、隣の辺を貼る時の対策だが、次は、隣ではなく対辺。対辺ことに貼る。

図３４

４辺を貼り終えたら、重なり部分を４５°にカット

先に書いた４５°の線が役に立つ。

図３５

これは住宅の壁紙貼りの技術。これで隙間無く４５°に重なる。

開き、ペインティングナイフで隙間に木工ボンド塗り、貼り合わせる。

図３７

少しベースとの段差が見える、仕上がりでは気にならない。

図３８

３－５　内窓とキャンバス枠の組付け

キャンバス枠に、木工ボンドを塗る。量はこのくらい。かなりラフでいい。

図３９

目検討で４隅を均等にし、内窓の上に置く。（なぜ目検討？　すでにいろいろな要素で誤差がでているはず。正確に４隅の寸法は出ないのが普通と思って良い。）

確認できたら、押しつけて接着する。裏面だから、ボンドが多少はみ出てもかまわない。

図４０

　３－６　内窓とベースを重合わせ貼付

左側はマットを貼ったベース。　右側は、この前の行程で、内窓とキャンバス枠を組み立てたもの。これを貼り合わせる。

図４１

左側（ベース）を右側（内窓）に重ねてみる。

設計図どおり出来ていれば、下側（内窓）が４㎜張り出しているはず。

実は、これが難しい。張り出しが大き過ぎても、後で修正は出来る。もし、張り出しが全くなかったら、ホワイトカブセがつけられないので、もう失敗です。

図４２

内窓キャンバス枠側の各辺の中間点に、木ネジ用の孔を開けておく。意味は後で分ります。

図４３

内窓キャンバス枠側の表に木工ボンドを塗る。これもラフでOK。

図４４

ベースを上に載せ、４隅を均等に配置し、上から押しつけ、貼り合わせる。

ベニヤの反りがあるので、ぴったり平面で重ならない。

木工ボンドが少し乾き、位置が固定したら、裏から木ねじで止める。（これが前もってキリで空けておいた理由です）

各辺中間点を留めても、まだ隙間が出る事がある。その時は適宜、補充して留める。この写真では、４隅も留めてある。

裏から見ると、ｔ2.5㎜の内窓と、ｔ４㎜のベースのそれぞれの突き合わせ接合部分が、

９０°に直交しているのが分かる。これで、こんな安い薄い板でも、強度は出る。

図４５

ここまできたら、ガムテープは全部外す。

接着できたら、裏から留めた木ねじを、辺の中間は先端が少し出ている程度に弛め残す。（後の組み立てに使う）　その他のものは全部外す。

ベニヤの反りは、殆ど無くなっているはず。

図４６

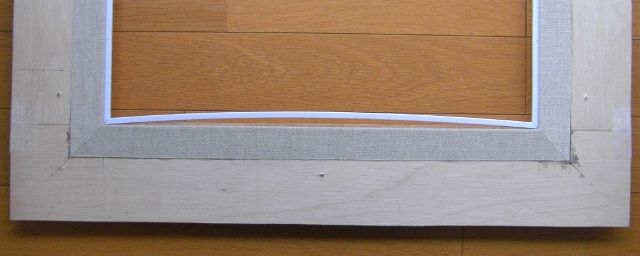

　３－７　内窓に”ホワイトかぶせ”を取付　

前段階の組み立てで、設計図どおり、正確に出来ていれば、”内窓”の張り出しが４㎜になっている。”ホワイトかぶせ”は、隙間なくぴったりと収まるはず。

図４７

張り出しが大きく、このようにカブセに隙間ができてしまったら

図４８

ノコ刃を当てて、そぎ落とし調整する。2.5㎜ｔのベニヤだから、簡単に切れる。

隠れてしまう部分なので、丁寧な仕事は必要ない。”ホワイトかぶせ”が収まればいい。

図４９

ホワイトカブセは４辺分、少し長く、あらかじめ切っておく。植木の剪定バサミで簡単に切れる。

図５０

内向きに４５°にカットし、ヤスリで整える。

図５１

およそ４５°のカットにも、剪定ばさみを使う。おおまかなカットだから、必ず調整しろを残す。

図５２

溝の下側に、少量の木工ボンドを塗り、はめ込む。

図５３

必ず、１本づつ、調整しながら、隣の辺を順番にはめ込んでいく。４本を４５°カットし、いっぺんにはめ込んだら、殆どの場合ずれる。

最後の辺は、両端を決め、押し込む。

図５４

　３－８　外枠の作成

一番最初に切り出して、用意した部材の中に外枠は無かった。初めからカットしてしまうと、モールとの間に隙間ができたり、モールに収まらなかったり、失敗する可能性が高い。

いろいろな誤差要因を回避するため、外枠は現物合わせをし切り出す。

すでに作成済みの、モールの外周に合わせてカットしていく。

（このモールは、誤差要因を回避するため、あらかじめ塗装してある。）　

　追記

最近は塗装済みのモールを使っている

図５５

貼り合わせは、モールの場合と同じやり方。

ガムテープは外に長く、内はボンドが下に着かない程度の長さにする。

図５６

ガムテープを閉め、それをつまむと持ち上げられる。

内側に木工ボンドが溢れていないことを確認し、モールにはめ込む。スルスル動く事を確認。

図５７

きつい場合は、ガムテープを押し広げる。

４５°の接合面に隙間ができたら、木工ボンドを補充する。

それでも隙間が埋まらない時は、最後の手段、乾燥後、クレー粘土を擦り込む。

図５８

　３－９．ベースの外側を切る

これは前掲したベースと内窓を貼り合わせの時の画像。

その時、弛めた木ネジが少し出ている。

図５９

モールの裏に木工ボンドを塗り、マットの４５°のラインに合わせ、軽く上に置く。

正しく組み立てれば、各辺のマットが２０㎜幅になる。

しかし、そうならないことが多い。その時は、目検討で中心に置く。この程度の誤差は出来上がりで気にならない。

上から、少し力を入れ、モールを押しつけ、少し先端が出ている木ネジにめり込ませる。これで、少し傾けても、モールは移動しない。

図６０

裏から、各辺の中心にある木ネジを締め付け、モールを固定する。

浮き上がっているところがあったら、適宜、木ネジを追加する。

　３－１０　ベースの外側を切る

 外枠をモールの外側にめ込む。外枠は後で塗装するので、まだ上に載せるだけ。

図６１

画像のように、アルミチャンネルの幅の狭い方を当てて、外側にラインを引き、外側を切り捨てる。

設計図では、ベース幅を９０㎜で組み立てきた。

ここまで来て、あらためて基本構造断面図を見れば分かるが、必要は幅は８２㎜であることが解る。

その差の意味は、ここにある。どんなに頑張って作っても、必ず誤差は出る。すべての誤差を、ここで切り捨て、全部解決できる。

　３―１１　チャンネル取り付け

一端は、必ずカットしなければならないので、まとめてカットする。この方が、精度が出る。

ガムテープで２カ所束ね、４５°のラインを引き、クランプで固定し、金ノコで切断する。手元から、切るのがコツ。

図６２

もう一端は１本づつ切って、順次、隣り合わせに取り付けていく。

４５°のラインが少し残るように切る。言い換えれば、そのようにラインを引く。

切った後、ヤスリで微調整する。この時ラインが役に立つ。

図６３

ベースは４㎜ｔで、チャンネル溝は3.5㎜だから、チャンネルの方が狭い。

少し力を入れて押し込み、ソフトハンマーで叩いて入れる。失敗したら、取り外してやり直す。チャンネルが少々曲がってもやり直せる。

４辺チャンネルが入ったら、とがっている先端をヤスリで丸める。

図６４

４　塗装　

　４－１　外枠塗装　

私の使っている塗料

水性アクリル塗料　６０㎜L  セーラムコート　１５０～２００円

自分の好の色に調合。余ったら補修に使う。同系のメタリックを調合すると効果がある。

図６５

図６６

私はモールをパールメタリックにする。メタリックは基本透明色だから、クリーム系ホワイトで下地をつくる。誤差を抑えるため、外枠材をカットする前に、塗装しておく。

追記

この工程を省けるホワイト塗装したモールが見つかった

　http://www.concept-b.co.jp/

外枠は下地処理は不要だが、表面が荒れている場合、塗装前にサンダーをかけた方が良い。

まだ上に載せてあるだけだから、取り外して塗装する。

緑系　これが私の基本色　油彩絵の具でたとえれば　オキサイドクロミウム

紫系　バイオレットグレー

アクリルカラー以外に ガーデン用ナチュラルウッドカラー（油性でも水性でもでもいい）

図６９

外枠が塗装できたら、モールにはめ込み、裏から木ネジで留める。

いつでも取り外す事が出来るので。絵に合わせ、外枠を作り変えれば、バリエーションが拡がる。

　４－２　額裏面塗装

は、緑の余り塗料をごく薄くして軽く塗装するだけで十分。

５．吊り金具　

Ｆ８号作品を額に入れた状態で　1.9㎏しかない。

吊り金具は、一番小さなものでＯＫ

図７０

６　作品の固定金具

キャンバスのタック（釘）に当たらない位置を選んで、４隅に1.8㎜のドリル孔を開け、２㎜　20Ｌの建具用木ネジで留める。（付けたままで、何度も使う）

図７１

たいした材料費ではないので、木ネジは、すべてステンレス製を使う。



おつかれさまでした。最後まで読んでいただきありがとうございます。これで私の伝えたいことは、すべてです。
